【动态】虚拟现实眼镜透镜可视范围研究
作者：小丑鱼
一些有用的计算公式：
透镜焦距计算公式：1/f=(1-n)/(1/R1+1/R2)
组合透镜公式：1/f=1/f1+1/f2（0间距时）
放大倍数与焦距关系：放大倍数=1+25/f

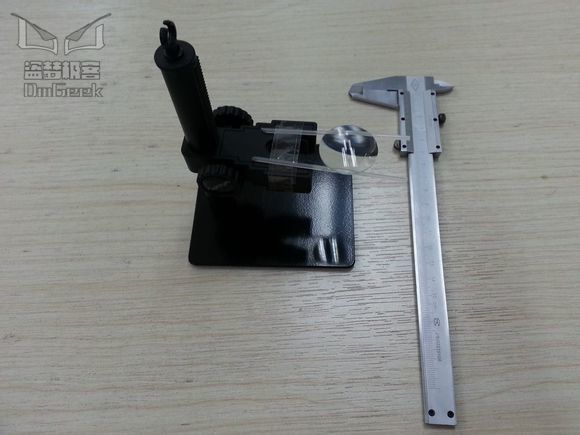

测试工具：显微镜支架、游标卡尺、喷墨打印的图片
测试方法：
1、将显微镜支架改造为可以方便观察透镜的形式。
2、将透镜放在支架上，将图片平铺在透镜正下方。
3、调动显微镜支架调整透镜与图片距离。目测图片清晰度。此时，眼睛与透镜距离以眨眼不碰到透镜为宜。
4、由上往下调整距离，当可视范围边缘的喷墨颗粒能清晰看到时，测试透镜与图片距离。记录在表。
5、标记可视范围的边缘，记录并测试其直径。记录在表。
6、计算对应屏幕尺寸。可视高度为可视范围直径，可视长度=可视直径+瞳距（约60mm）

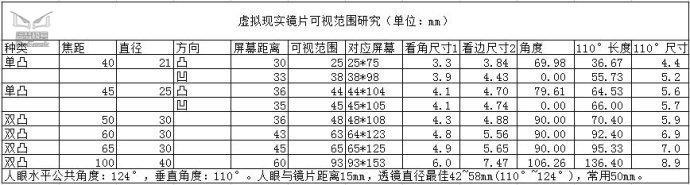

测试记录：
菲涅尔透镜，测试了一个50mm直径，40mm焦距的。效果：
对焦不好对，外围模糊，带有彩虹色。
续：

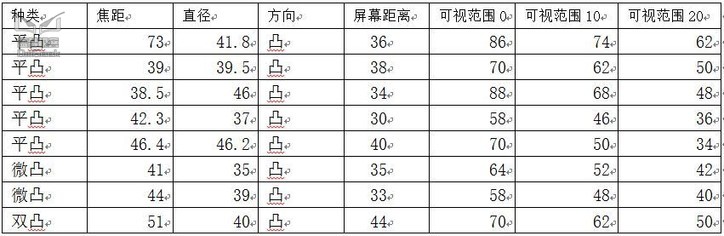

又买了一部分透镜，用了环图，测试可视范围。增加了两个测试项，透镜与眼睛有三个距离分别是0,10,20。这里参考的0点是额头。
总结：
1.可以看到随着透镜与眼睛距离的提高，可视范围直线递减。
2.双凸透镜的问题是边缘模糊，单凸的透镜问题是视线稍微偏移就会模糊。微凸透镜介于两者之间，效果更好，这也是为什么oculus采用这类镜片的原因。
文章来源：盗梦极客

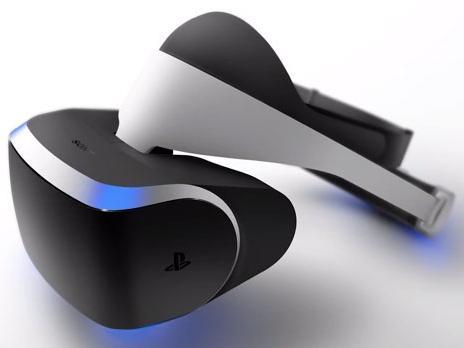

顶部图来源：华为VR
